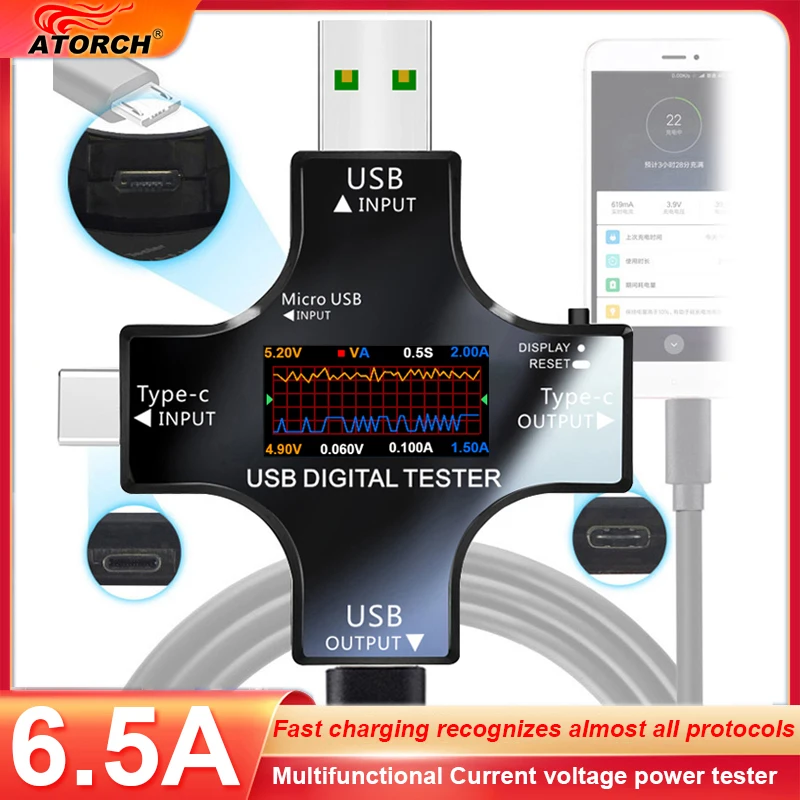

USB 테스터 DC C타입 PD 디지털 전압계, 전압 전류 모니터 전류계 감지기, 보조 배터리 충전기 용량 측정기, 6.5A
상품 정보
여러분께 소개할 이 제품은 USB 테스터 DC C타입 PD 디지털 전압계으로, 여러분의 생활을 더욱 편리하고 풍요롭게 만들어 줄 것입니다. 아래에서 제품의 특징, 사용 방법, 그리고 왜 이 제품이 여러분에게 이상적인지에 대한 상세한 정보를 제공하겠습니다. 정성껏 준비한 상품 설명을 통해, 여러분이 필요로 하는 최적의 선택을 할 수 있도록 도와드릴 것입니다.
참고 사항:
사용하기 전에, 이하의 주의 사항을 잘 읽어 주세요. PD 충전기에는 특수 PD 프로토콜이 있기 때문에 출력이 연결될 때까지 작동하지 않습니다. 휴대 전화를 연결하면 정상적으로 작동합니다!
이 제품은 이중 용도 USB 및 Type-c 제품입니다. USB 인터페이스가 USB 충전기에 삽입되고 USB 테스터 화면이 표시됩니다. TYPE-C PD 포트에 삽입되었지만 표시되지 않습니다. TYPE-C 출력을 휴대 전화에 연결하면 화면이 표시됩니다!
제품 사양
전압 측정 범위: 3.6V ~ 32.0V 해상도 정밀도: 0.01V
전류 측정 범위: 0.00 ~ 5.10A 해상도 정밀도: 0.01A 최대 테스트 전류 6.5A
용량 누적 범위: : 0 ~ 99999mAh 해상도 정밀도: 0.001Ah
전력 누적 범위: 0 ~ 9999mWh 해상도 정밀도: 0.001Wh
전력 미터링 범위: 000.00 ~ 150.00 W 해상도 정밀도: 0.01W
임피던스 측정 범위: 1 ~ 999.9Ω 해상도 정밀도: 0.1Ω
온도 측정 범위: 0 ~ 80 ℃ 해상도 정밀도: 최대 1 ℃
타이밍 측정 범위: 999 시간 59 분 59 초 해상도 정밀도: 1 초
USB D + 전압 범위: 0V ~ 2.999V 해상도 정밀도: 0.001V
USB D-전압 범위: 0V ~ 2.999V 해상도 정밀도: 0.001V
새로 고침 시간: 500mS/회
측정 속도: 0.5 회/s
알람 모드: 힌트 표시
제품 크기: 61mm x 68mm x 10.8mm
자체 소비 유량: <0.02A
작업 온도: -10 ~ + 60 ℃
작업 습도: : 10 ~ 80 (의심의 여지가 없음)
작업 압력: 80 ~ 106kPa
인증서: RoHS, CE
주요 작동 지침
1. 버튼을 짧게 눌러 화면을 전환하고
2. 용량 (mAH) 을 빠르게 두 번 클릭하여 0 을 지우십시오.
3. 전기량 (WH) 을 빠르게 세 번 클릭하여 0 을 지우고
4. 0 을 지우는 데 네 번의 클릭으로 빠르게
5. 빠르게 다섯 번 클릭하면 누적 데이터 저장소 그룹 번호 (N O.X, 10 개의 데이터 그룹) 가 변경됩니다.
6. 한 번에 모두 지우려면 용량과 전원 시간을 길게 누르십시오.
7. (화면 회전) 인터페이스에서 버튼을 길게 눌러 화면을 회전시킵니다.
8. 짧은 키를 과전압 (>35.0V), 저전압 (<3.00V) 및 과전류 (>8.00A) 로 누르면
인터페이스를 설정하면 값을 빠르게 두 번 클릭 (+ 추가) 하거나 빠르게 세 번 클릭 (-감소) 하여 조정할 수 있습니다.
9. 공장 설정 복원: 버튼을 클릭하여 화면 외 인터페이스로 전환하고 길게 누릅니다.
제품 배경을 입력하려면 재설정을 선택하여 공장 설정을 복원하십시오!
(참고: 표준 기기가없는 경우 전압 또는 전류를 보정하지 마십시오)
ATORCH 다기능 인터페이스 디스플레이 및 다양한 매개 변수 소개
【보조 배터리/휴대폰 배터리의 충전 용량 테스트에 관해서】
비유를 해봅시다; 우리의 장비는 9V2A 가 전화기의 충전 전류임을 보여줍니다. 충전 전력이 변경되지 않은 경우 휴대 전화 배터리의 실제 충전 전압은 3.7 V이고 도달 한 충전 전류는 4.86A 입니다 (동일한 충전 시간 동안 기기는 4.86A, 우리 장치는 2A 를 축적 했으므로 축적 된 용량은 상대적으로 작아 보입니다. 그러나 누적 된 Wh 전력은 변경되지 않음)
이 시점에서, 또 다른 물리적 공식에 따르면, 전력 Wh ÷ 3.75V 휴대 전화 배터리 전압 = 용량 값; 테스트 된 용량에 90% 효율을 곱하고, 휴대 전화 배터리 용량에 가깝습니다 (보조 배터리 배터리와 유사)
예를 들어 테스트 배터리가 27Wh 인 경우 다음 공식을 적용하십시오.
27Wh (전기) ÷ 3.75V (배터리 전압) × 90% (변환 효율) = 6.48Ah × 1000 = 6480mah
엔지니어는 다시 한 번 몇 가지 기술 업그레이드를 수행합니다.
1) 이번에는 녹색 USB 수 커넥터를 사용하고 1 밀리옴 낮은 내부 저항 샘플링 저항을 사용하며 6.5A 의 최대 전류를 테스트 할 수 있습니다!
2) 구리 핀 접촉 플러그의 USB-C 남성 헤드 교체 비용, 더 엄격한 전류 데이터 더 신뢰할 수 있습니다.
3) 화면을 180 도 늘리십시오 디스플레이 설정 기능을 뒤집어서 반전 디스플레이를 긍정적 인 디스플레이로 사용하는 일부 충전기에 적응하십시오 (클릭 “화면 회전” 인터페이스, 키를 두 번 클릭하여 180 도 반대로 표시합니다.)
4) 최적화 된 PD 프로토콜은 Apple의 87W 충전기에 적합하며 양극 및 음극 모두 PD 프로토콜의 ACC 핀을 전송할 수 있습니다.
5) Type-C의 OTG 프로토콜은 Android 라인의 왼쪽 상단에 무작위로 내장 된 Android 스위치 헤드를 삽입하여 OTG 디지털 기능을 열 수 있습니다.
6) 과전압, 저전압, 과전류 등과 같은 인터페이스 설정을 높이고 프론트 데스크의 짧은 버튼으로 해당 인터페이스로 전환하십시오. 두 번 클릭 또는 세 번 클릭 설정 값을 추가하여 설정합니다.
7) 금속 산업 업그레이드 패치 망가닌 샘플링 장치에 의한 챌린지 한계는 <1mR 에의 저항을 줄여, 사용 후의 액세스는 충전 속도에 거의 영향을 미치지 않습니다, 데이터 라인과 같은 HUAWEI 4.5A 초고속 충전 전류를 완벽하게 지원합니다. 더 거칠수록 짧을수록 더 좋고, 더 빠른 충전
8) 내장 된 PD 프로토콜은 노화 및 테스트를 용이하게하기 위해 PD 프로토콜의 지능형 충전기 언로드 된 전원 출력 디스플레이로 Type-C 인터페이스를 열 수 있습니다. (이 기능은 Micro USB 라인 입력 포트가있는 크로스 U 테이블의 왼쪽 상단 모서리에 임의의 Android OTG 어댑터 헤드를 삽입하여 성공적으로 열 수 있습니다).
9) 업데이트 된 Apple X 휴대 전화를 지원하는 PD 프로토콜 빠른 충전 모드 측정. (아이폰 8 / 8P/애플 X/맥북 급속 충전, 29W 전원, 5V3A / 9V3A / 12V2.5A / 15V2A 지원)
10) 정전 메모리, USB 데이터 전송, PD 고속 충전 프로토콜 등과 같은 전송 기능의 수를 최적화합니다.
11) 고속 충전 인식은 거의 모든 고속 충전 프로토콜, QC2.0/QC3.0/화웨이 FCP/SCP APPLE2.4A/2.1A/1A/0.5A 를 포함합니다. 안드로이드 DCP/삼성 AFC는 화웨이 및 다양한 브랜드 휴대 전화 사용자를 만족시킵니다.
제품 크기
제품 목록
1. USB & PD 테스터 1pc
2. OTG 어댑터 1pc
3. 사용자 설명서 1pc
