아이템 설명:

F4 F405 비행 컨트롤러:

제품 매개변수

MCU: STM32F405RGT6 168MHz

자이로 스코프: Mpu6500

바로: Bmp280

OSD: 베타플라이트 SPI OSD DJI HD OSD(UART5)

블랙 박스: 16MB

6x Uarts: UART 1/2/3/4/5/6

4x PWM 출력

1x I2C

FC STATUS (파란색) 및 3.3V 표시기 (빨간색) 및 5V 표시기 (빨간색) 및 9V 표시기 (빨간색) 용 2x LED

USB Type-C(USB2.0)

1x JST-SH1.0_8pin 커넥터 (Gnd/Vbat/S1/S2/S3/S4/curr/Rx3)

1x JST-SH1.0_6pin 커넥터 (9V/GND/T5/R5/GND/R2)

VTX 9V 필터링 된 전원

DJI FPV OSD는 예비 UART에서 지원됩니다.

LED: 4 개의 LED 독립 패드, WS2812 프로그래밍 램프 출력 지원.

수신기: 지원 Sbus, crsf, ibus, SBUS, XBUS 수신기,
기본 수신기 입력은 UART2 입니다 (UART2 에서 ELRS RX를 납땜할 수 있음).

힘:

입력 전압: 3-6S

BEC: 5V/10V 3A 최대 듀얼 채널 BEC가 DJI의 하늘 쪽에서 안정적인 전원 공급을 지원합니다

LDO 3.3V: 최대 1A

FC 펌웨어:

베타 플라이트 펌웨어: DAKEFPVF405

INAV 펌웨어: DAKEFPVF405

장착:

설치 크기: 30.5mm × 30.5mm 설치 구멍은 M4 이며 충격 기둥 설치를 지원합니다.

외부 크기 36mm × 36mm

비행 제어 무게: 6.9g

비행 제어 온보드 전압 센서.

F7 비행 컨트롤러 사양:

이름: F7 F722 비행 컨트롤러

주요 제어 칩: STM32F722RET6

MPU: MPU6500

문자 오버레이: AT7456E

블랙 박스: 통합 16M 플래시

기압계: BMP280

직렬 포트: 6 선택 사항

모터 출력: 6 채널 옵션

LED 스트립: 지원

부저: 지원

카메라 _ 제어: 지원

입력 전압: 3-6S Lipo

전력 출력: 5V/2A, 9V/2A

무게: 6.0g

크기: 36x36mm, 장착 구멍 30.5mm

펌웨어: DAKEFPVF722

60A BLHeli-S 3-6S DShot600 4-in-1 ESC:

지원 Dshot600, Dshot300, Dshot150, Oneshot125, 멀티샷, PWM 제어 신호

전원 공급 장치 전압: 3-6S (12-26V)

연속 작동 전류: 60A

내장 된 5V BEC 출력 없음

펌웨어: BLHeli-S

나사 구멍 간격: 30.5*30.5MM

조리개: 4MM

무게: 14.6g

-ESC에는 후방 기전력을 억제하고 배터리 전압을 안정화 시키며 비행 제어 ESC 정밀 부품을 보호하는 온보드 필터 커패시터가 있습니다.

-EMI 셸은 더 강력한 간섭 방지 기능을 제공합니다.

패키지 포함:

F722 비행 컨트롤러의 그림

F405 비행 컨트롤러 사진

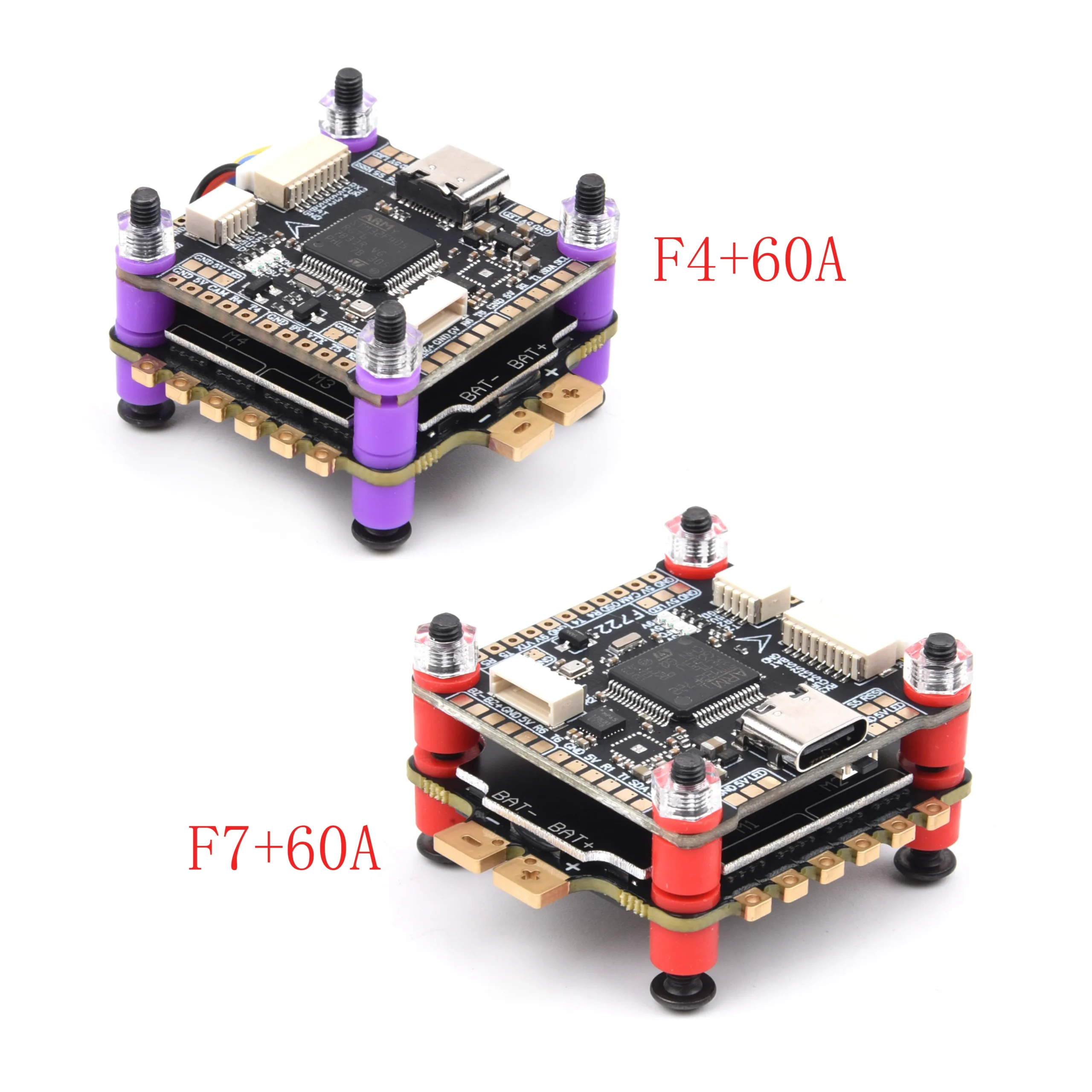

F4 + 60A 플라이타워 세트:

F7 + 60A 플라이타워 세트:
