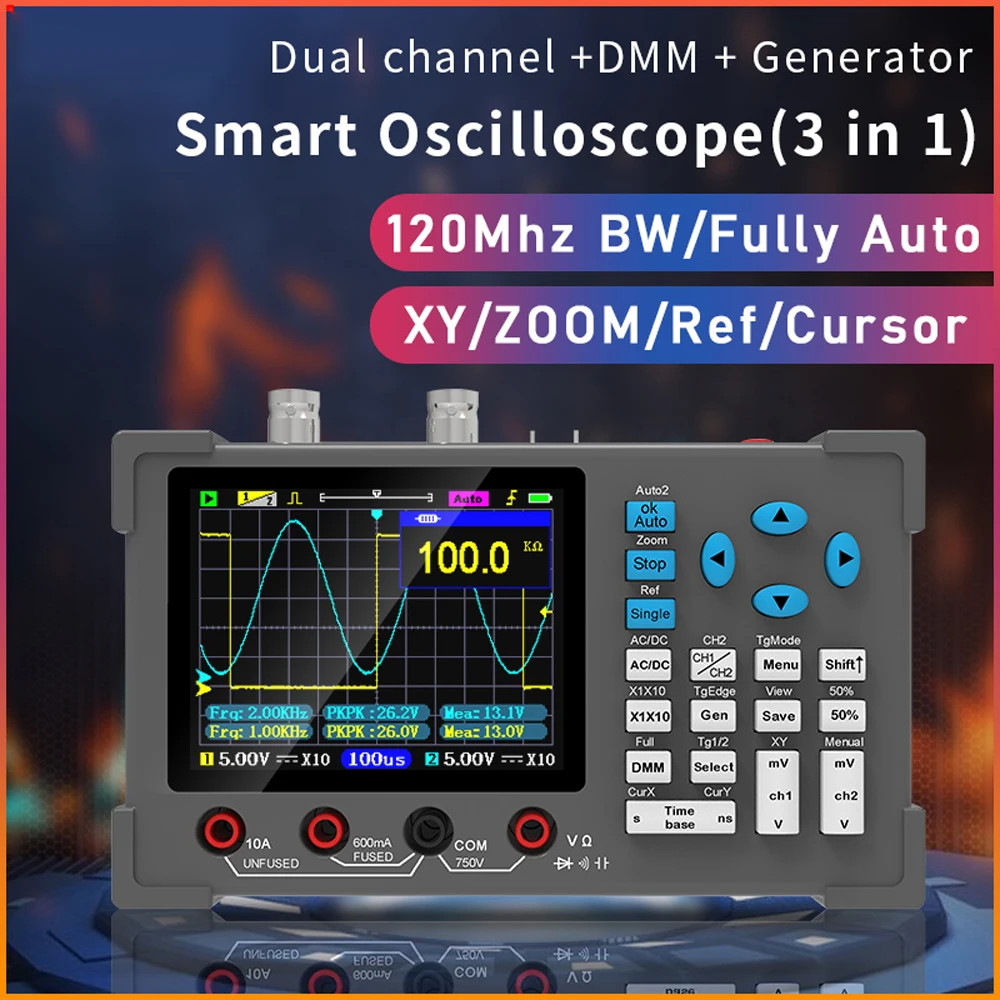

3 in 1 디자인 인이 제품은 디지털 오실로스코프, 멀티 미터 및 신호 소스 기능을 하나의 장치에 독창적으로 통합합니다. 3.2 인치 IPS 디스플레이가 장착되어 있습니다. 120MHz 대역폭과 250MSa/s 샘플링 속도. 자동, 단일 및 일반 3 가지 트리거 모드가 설계되었습니다. 다기능 디자인, 감도 및 시간 기준 조정, 자동 모드 조정, 2 채널 파형 분석, 커서 측정, 참조 파형, FFT 스펙트럼, 참조 파형, 파형 저장 및 보기를 지원합니다. DC/AC전압, DC/AC전류, 저항, 커패시턴스, 다이오드 및 연속성 테스트. 파형 신호 생성기가 내장되어있어 사인파, 사각파, 삼각파 등을 출력 할 수 있습니다.

특징:
【IPS 디스플레이가있는 3 In 1 디자인】:이 제품은 디지털 오실로스코프, 멀티 미터 및 신호 발생기 기능을 하나의 장치에 독창적으로 통합합니다. 3.2 인치 선명한 IPS 디스플레이, 고감도 풀 뷰 디스플레이, 채널 2 파형을 녹색/청록색/자주색으로 설정할 수 있습니다.
【신호 생성기】:파형 신호 생성기가 내장되어있어 사인파, 사각파, 삼각파 등을 출력 할 수 있습니다. 전압 진폭은 2.5 V이고 주파수는 0-2 Mhz에서 조정 가능하며 스퀘어 웨이브 듀티 사이클은 1% 에서 99% 로 조정 가능합니다.
【고정밀 멀티미터】:신속한 소프트웨어 보정을 지원하는 진정한 RMS 멀티미터가 내장되어 있습니다. DC/AC전압, DC/AC전류, 저항, 커패시턴스, 다이오드 및 연속성 테스트. 저전압/저항/연속성을 측정 할 때 오실로스코프와 멀티 미터 기능을 동시에 사용할 수 있습니다 (오른쪽 상단의 작은 창).
【디지털 오실로스코프 기능】:듀얼 채널 오실로스코프 기능, 120MHz 대역폭과 250MSa/s 샘플링 속도. 완벽한 트리거 기능 (자동, 단일, 정상). 감도 및 시간 기준 조정, 자동 모드 조정, 2 채널 파형 분석, 커서 측정, 참조 파형, FFT 스펙트럼, 참조 파형, 파형 저장 및 보기를 지원합니다.
【감도 및 시간 기준】:오실로스코프는 자동으로 신호를 감지하고 범위를 조정합니다. 수직 및 수평으로 파형을 수동으로 조정할 수 있습니다. 수직 감도는 수직 방향의 전압을 나타내며 mV 및 V 버튼으로 다른 전압에 맞게 조정됩니다. 시간 기준은 시간을 수평 방향으로 나타냅니다. 다른 주파수를 수용하기 위해 S 및 NS 버튼으로 조정됩니다. 정지 모드에서 사용자는 파형을 좌우로 이동할 수 있습니다.
【두 가지 자동 모드 조정】:복잡한 조작없이 원 버튼 자동 및 완전 자동 모드를 지원하며 파형을 신속하게 감지하고 표시 할 수 있습니다. 완전 자동 모드에서는 키 입력이 필요하지 않으며 연속 자동화가 수행됩니다.
【높은 대역폭 및 샘플링 속도】:실시간 샘플링 속도는 250MSa/s이고 듀얼 채널 모드 대역폭은 60Mhz 로 반으로 줄어 듭니다.
【듀얼 채널】:듀얼 채널 모드를 사용하면 파형 비교 및 분석을 위해 두 개의 신호 파형을 동시에 측정하고 표시할 수 있습니다.
【커서 측정을위한 XY 모드】:XY 모드는 두 채널의 파형을 결합하여 형성된 이미징이며 일반적으로 두 신호 간의 위상차 또는 주파수 관계를 표시하는 데 사용됩니다. X 커서 및 Y 커서 측정을 지원합니다. 예를 들어 수평 커서를 사용하여 두 펄스 사이의 간격 시간을 측정 할 수 있습니다. 수직 커서를 사용하여 두 위치에서 전압 및 전압 차이를 측정 할 수 있습니다.
【FFT 스펙트럼】:FFT (Fast Fourier Transform) 는 시간 영역의 파형을 주파수 영역으로 변환하는 알고리즘으로, 파형의 주파수 구성 요소를 분석하는 데 사용할 수 있습니다. 선형 및 로그 표시가 지원됩니다. 참고: FFT는 분광도 만 표시 할 수 있으며 주파수 측정은 지원되지 않습니다.
【참조 파형】:동적 파형이 정상적으로 계속 업데이트되는 동안 현재 파형을 화면에 정적으로 표시하는 참조 파형 래치를 지원합니다. 또한 여러 파형을 참조하고 비교하는 데 사용할 수 있습니다.
【파형 저장/보기】:한 번의 클릭으로 화면 파형을 저장하고 사진 검색 페이지로 들어가면 전체 화면 관찰을 위해 축소판을 클릭 할 수 있으며 원하지 않는 파형 차트를 마음대로 삭제할 수도 있습니다.
【더 안전한 디자인】:절연 변압기와 절연 광 커플러 칩을 사용하여 오실로스코프에서 멀티 미터를 분리하므로 공통 접지 배선에 대해 걱정할 필요가 없습니다. 고전압을 측정 할 때 멀티 미터와 오실로스코프를 동시에 사용할 수 없습니다.
【광범위한 신청】:전자 회로의 테스트 및 디버깅, 선택 문제 해결 및 수리 분야에서 널리 사용되는 다양한 분야의 측정을 쉽게 처리 할 수 있습니다.

사양:
이름: 3in1 디지털 오실로스코프
소재: ABS
디스플레이: 3.2 인치 IPS 컬러 스크린
배터리:1 * 내장 2500mah 충전식 리튬 배터리(포함)
충전: TYPE-C 5V
언어: 중국어/영어
품목 크기: 145*86*32mm / 5.71*3.39 * 1.26in
패키지 크기: 220*150*70mm / 8.66*5.91 * 2.76in
패키지 무게: 600g / 1.32lb

오실로스코프:
실시간 샘플 속도: 200Msps
아날로그 대역폭: 120MHz (CH1 만 해당); 60MHz (CH1 + CH2)
등가 샘플링: 500M
상승 시간: <3ns
저장 공간: 128Kb
임피던스: 1Ω
시간 기준: 5ns- 10s
피크 전압: ± 40V (1x), ± 400V (10x)
트리거 모드: 자동/일반/단일
트리거 유형: 상승/하강
디스플레이 모드: YT /XY/롤
지속성: 없음/1s/∞
자동 모드: oneKey-자동/완전 자동
감도: X1:10mV/div ~ 10V/div; X10:100mV/div ~ 100V/div
측정 항목: 14 가지 유형
DC 오프셋: ± 2%
XY 모드: 예
스크린 샷: 예
빈도: ± 0.01%
확대/축소 모드: 예
FFT: 예
발전기 파: 죄/사각형/삼각형
발전기 Vol: 2.5V ± 0.05
발전기 freq: 1Hz-2MHz

멀티 미터:
DC전압: 600mV/6.00V/60.0V/600V/750V, ±(0.5% + 3)
AC 전압: 600mV/6.00V/60.0V/600V, ±(1% + 3)
DC 전류: 600mA/10A, ±(2% + 5)
AC 전류: 600mA/10A, ±(3% + 5)
현재 참고 사항: 1A 퓨즈가있는 600mA 구멍, 퓨즈가없는 10A 구멍
저항: 600.0Ω ±(1.5% + 3); 6.000k Ω/60.00k Ω/600.0kΩ ±(1% + 3); 6.000Ω, ±(1.5% + 5); 60.00Ω, ±(3% + 3)
커패시턴스: 60.00nF/600.0nF/6.000μF ±(5% + 5), 60.00 μF/600.0μF ±(10% + 5)
다이오드: 0.0V ~ 3.3V, 3.3V 높은 디스플레이 OL
연속성: 50Ω 이하의 사운드

포장 목록
1*3in1 디지털 오실로스코프
1 * 테스트 펜 쌍
2 * 케이블
1 * 충전 케이블
1 * 액세서리 세트
